1、功能及工作原理概述

本系列產品適用于各類名優茶葉的連續烘干，也可用于片狀、條狀、顆粒狀的中藥飲片、糧食、水產、飼料及農副產品的干燥作業。

烘干機的主要工作原理是：將倒入茶斗的茶葉，勻速、均勻的提升到機體烘箱內部，拖動鏈向前運行，經過箱體內的六道翻轉，烘干，達到將茶葉水份去除的效果。

2、結構及組成概述

烘干機采用整體框架結構的骨架，將拖動系統、熱風循環干燥系統、清掃裝置等加工成一個有機統一的整體，以便運輸、安裝調試、維護保養。

烘干機主要由以下幾個部分組成：

( 1)骨架：使烘干機各部件的安裝基礎，主要由各類型材，采用CO2焊接、表面噴塑成型。(2)熱風爐:與烘干機配套設計的，可以用柴、煤等作為燃料的空氣熱交換裝置。

( 3)拖動系統：用來帶動、承托茶葉。主要包括:拖動鏈條、翻板、滾輪、軌道、主動軸、被動軸、拖動鏈輪等組成。

(4)清掃裝置：用來清掃箱體內的茶葉。主要包括:清掃刷滾、驅動裝置等。

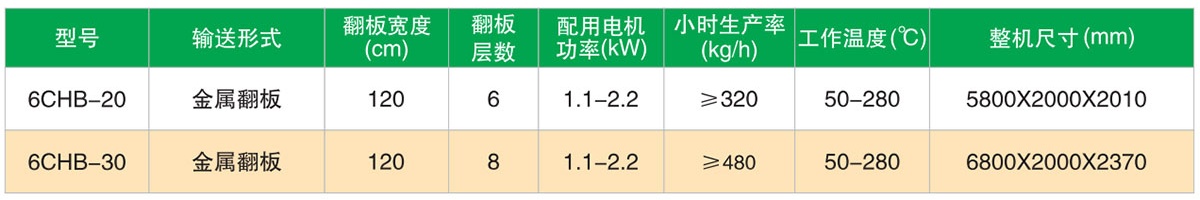

3、主要參數

注：

1、烘干機產量受茶葉本身干濕度，環境溫度和其它人為因數影響，本參數為設備最低生產能力;

2、驅動電機的功率為烘干機主體驅動，不包括熱風爐部分。

4、起吊運輸及安裝調試

(1)烘干機應將主體部分與熱風爐分別吊裝，吊裝過程中應注意找正受力點，保護傳動系統、熱風系統、清掃裝置等免受沖擊擠壓變型。

(2)啟動設備前，檢查并確保設備接線準確無誤、接地良好。

(3)接通電源鎖，合上總電源開關，按下啟動按鈕，然后可依次啟動各設備，完成整個啟動過程。

(4 )按照溫控器的使用說明書及環境溫度等條件，調整好溫控器的工作溫度，保證茶葉到有效的干燥。

(5)隨時監視設備的運行的狀況，發現不正常情況，應及時停機。若不能確定該停哪一部分，可關閉電源，使全線設備停止工作。

(6)關停機時，先依次斷開各設備的空氣開關，然后斷開總電源開關，最后斷開電源鎖，拔下電源鑰匙。

(7)設備運行時，禁止從控制柜中接拉線纜到其它用電點，禁止帶電檢修設備，禁止帶潮帶水操作設備，禁止其他人員操作設備。

(8)設備長期不運行時，應清理翻板表面雜物，對各傳動部分添加潤滑劑，做好設備防塵防潮處理，然后封存保管。

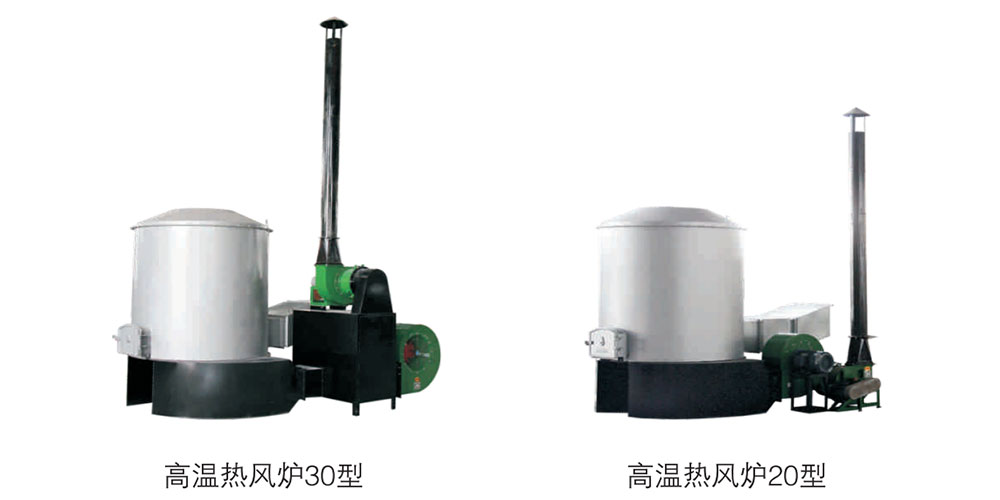

5、高溫熱風爐
